Hvor ligger hensettingsområdet?
Strekning: Narvik–Riksgrensen (Sverige), Ofotbanen.
Avstand fra Narvik havn: 3,698 km.
Kontaktinformasjon
Paul Røvik
Områdeansvarlig Serviceanlegg
Sportabell
| Spor | Plattform | Merknader | ||||||
|---|---|---|---|---|---|---|---|---|
| Navn | Type | Lengde (m) | Kryssingsspor- lengde (m) |
Forlenget (m) | Lengde (m) | Høyde (mm) | Bredde (m) | |
| 1 | Hovedtogspor | 349 | 529 | 277 | 600/570 | 9,90 |
Sideplattform dekker spor 1 og 1. |
|
| 1 | Hovedtogspor | 349 | 529 | 212 | 400 | 4 |
Mellomplattform dekker spor 1 og 2. |
|
| 2 | Togspor | 462 | 624 | 212 | 400 | 4 |
Mellomplattform dekker spor 2 og 1. |
|
| 3 | Togspor | 877 | 557 | |||||
| 3 | Togspor | Spor til LKAB. | ||||||
| 4 | Togspor | 854 | 854 | |||||
| 4 | Togspor | Spor til LKAB. | ||||||
| 5 | Buttspor | Hensettingspor. | ||||||
| 6 | Buttspor | 100 | Hensettingspor. | |||||
| 11 | Buttspor | 220 | Hensettingsspor. | |||||
| 12 | Buttspor | 220 | Hensettingsspor. | |||||
| 13 | Buttspor | 260 | Hensettingsspor. | |||||
Hensettingskapasitet
| Spor | Hensettings- lengde (m) |
Antall 110 m hensettingsplasser |
Fasiliteter | Merknader |
|---|---|---|---|---|
| 11 | 220 | 2 |
|
Åpner tidlig 2026. |
| 12 | 220 | 2 |
|
Ferdig tidlig 2026. |
| 13 | 260 | 2 |
|
Åpner tidlig 2026. |
| Nedrelinja | ||||
| 14 | 260 | 2 | Tinehall for lok. | |
| 16 | 313 | 2 | ||
| 17 | 375 | 3 | ||
| 21 | 151 | 1 |
|
|
| 22 | 151 | 1 |
|
|
| 30 | 364 | 3 | ||
| 31 | 210 | 1 |
Togvarmeanlegg
| Anleggsnr. | Kapasitet (kVA) | Postnr. | Internnr. | Dekning (spornr.) | Spenning (V) | Frekvens (Hz) | Ytelse (A) |
|---|---|---|---|---|---|---|---|
| EL-TVA-000049 | 50 | ||||||
| EL-TVA-000108 | 50 |

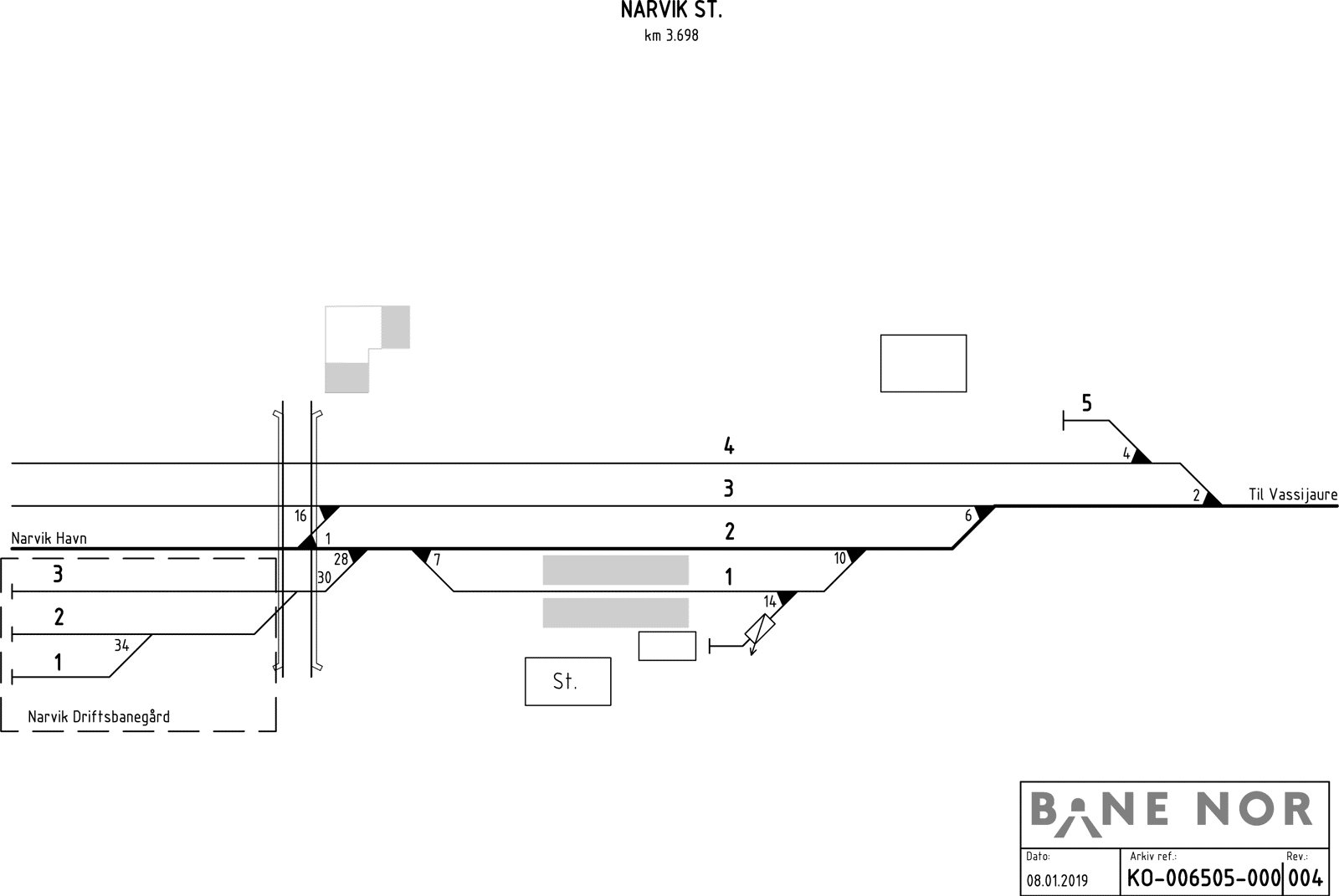

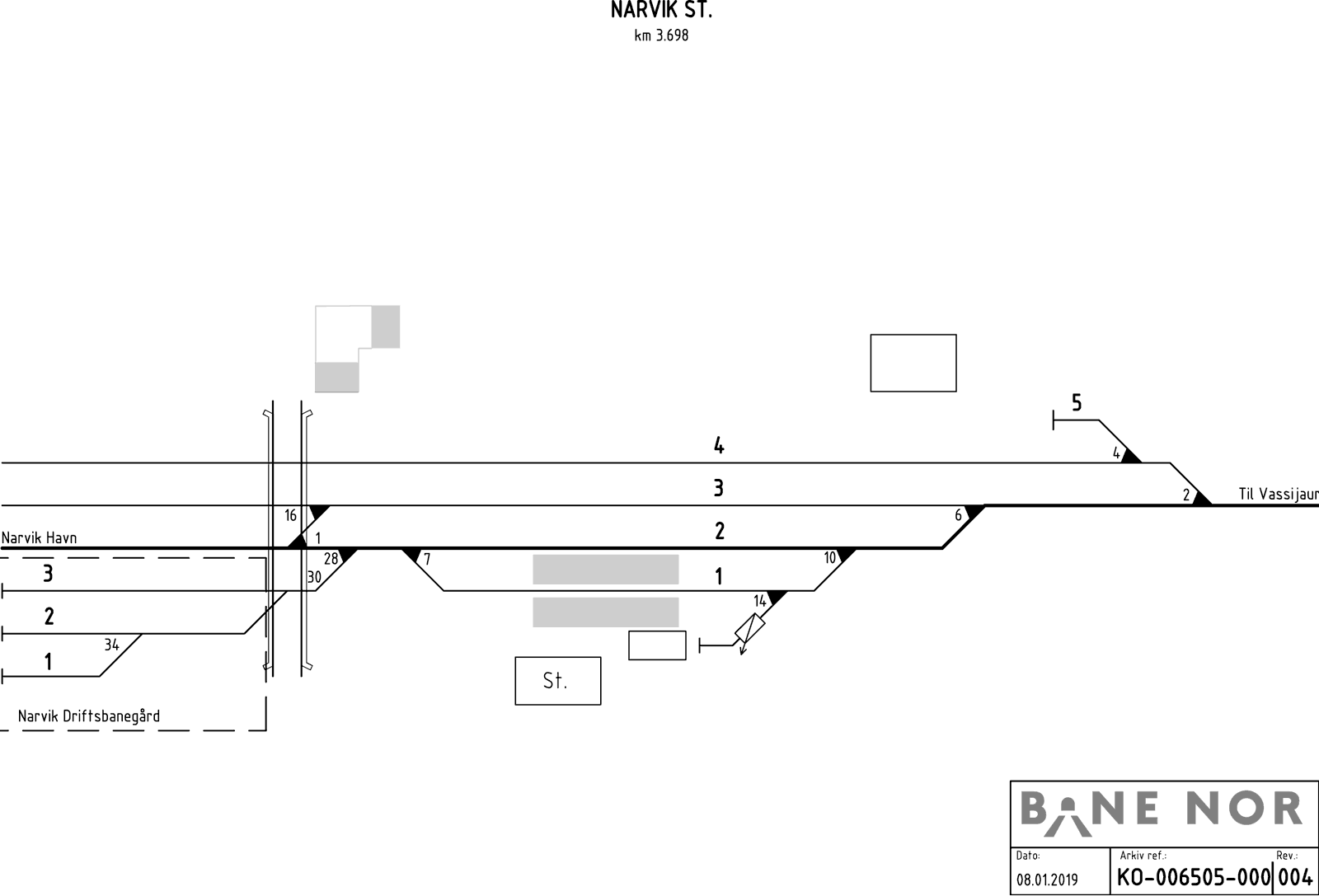

Sporplan
